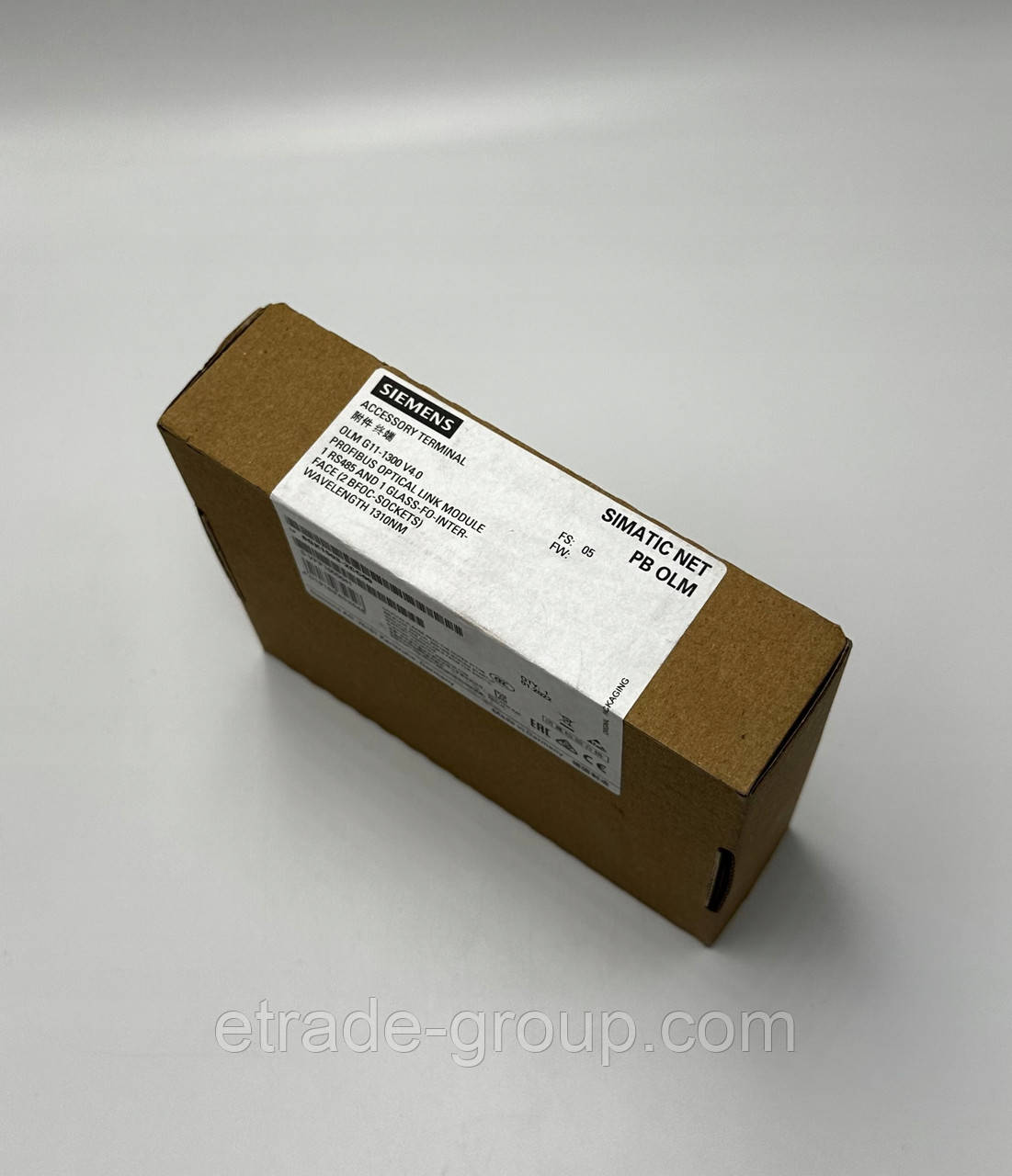

PROFIBUS Optical Link Module (6GK1503-2CC00)

PROFIBUS OLM/G11-1300 V4.0, оптичний модуль зв'язку з 1 RS485 та 1 оптичним інтерфейсом (2 BFOC роз'єму), довжина вала 1300 Nm для великих відстаней, з сигнальним контактом і тестовим портом.

---

Швидкість передавання

• PROFIBUS: 9,6 kbit/s … 12 Mbit/s

• PROFIBUS PA: 45,45 kbit/s

---

Інтерфейси

• Електричні з'єднання:

  • Для мережевих компонентів або віконцевих пристроїв: 1

  • Для вимірювального пристрою: 1

  • Для сигнального контакту: 1

  • Для джерела живлення: 1

  • Для резервного джерела живлення: 1

• Оптичні з'єднання: 1 (порт BFOC)

• Виконання електричних з'єднань:

  • Мережеві компоненти/оконечні пристрої: 9-контактне гніздо Sub-D

  • Вимірювальний пристрій: 2-контактний клемний блок

  • Джерело живлення та сигнальний контакт: 5-контактний клемний блок

---

Оптичні характеристики

• Коефіцієнт загасання: макс. 8 dB

• Затримка поширення: 6,5 bit

• Споряджувана оптична потужність: -19 dB

• Оптична чутливість: -29 dB

• Максимальна довжина кабелю: 15 km

---

Сигнальні входи/виходи

• Робоча напруга: 24 V DC

• Максимальний робочий струм: 0,1 A

---

Напруга живлення й струм

• Номінальна напруга: 24 V DC

• Діапазон напруги: 18,8 … 28,8 V

• Макс. споживаний струм: 0,2 A

• Захист входу живлення: Да

---

Обвідні умови

• Температура експлуатації: 0 … 60 °C

• Температура зберігання/транспортування: -40... +70 °C

• Відносна вологість: до 95% за 25 °C, без конденсації

---

Ступінь захисту

• IP: IP40

---

Конструкція, розміри та маса

• Компактна конструкція

• Ширина: 39,5 mm

• Висота: 112 mm

• Глибина: 74,5 mm

• Маса: 340 g

• Кріплення: DIN-рейка 35 мм, настінний монтаж

---

Функції та резервування

• Кільцеве резервування: Да

---

Сертифікати та стандарти

• Безпека: UL 60950-1, CSA C22.2 No 60950-1

• Електромагнітна сумісність: EN 61000-6-2, EN 61000-6-4

• Маркування CE: Да

• C-Tick: Да

• Товариство класифікації судом: ABS, BV, DNV, GL, LRS, NK

• Ідентифікаційне посилання: Так; згідно з МЕК 61406-1:2022

• Екологічний сертифікат: Да

• Потенціал парникового ефекту:

  • Всього: 165,41 kg CO2 eq

  • Виробництво: 15,09 kg

  • Експлуатація: 150,26 kg

  • Утилізація: 0,06 kg
