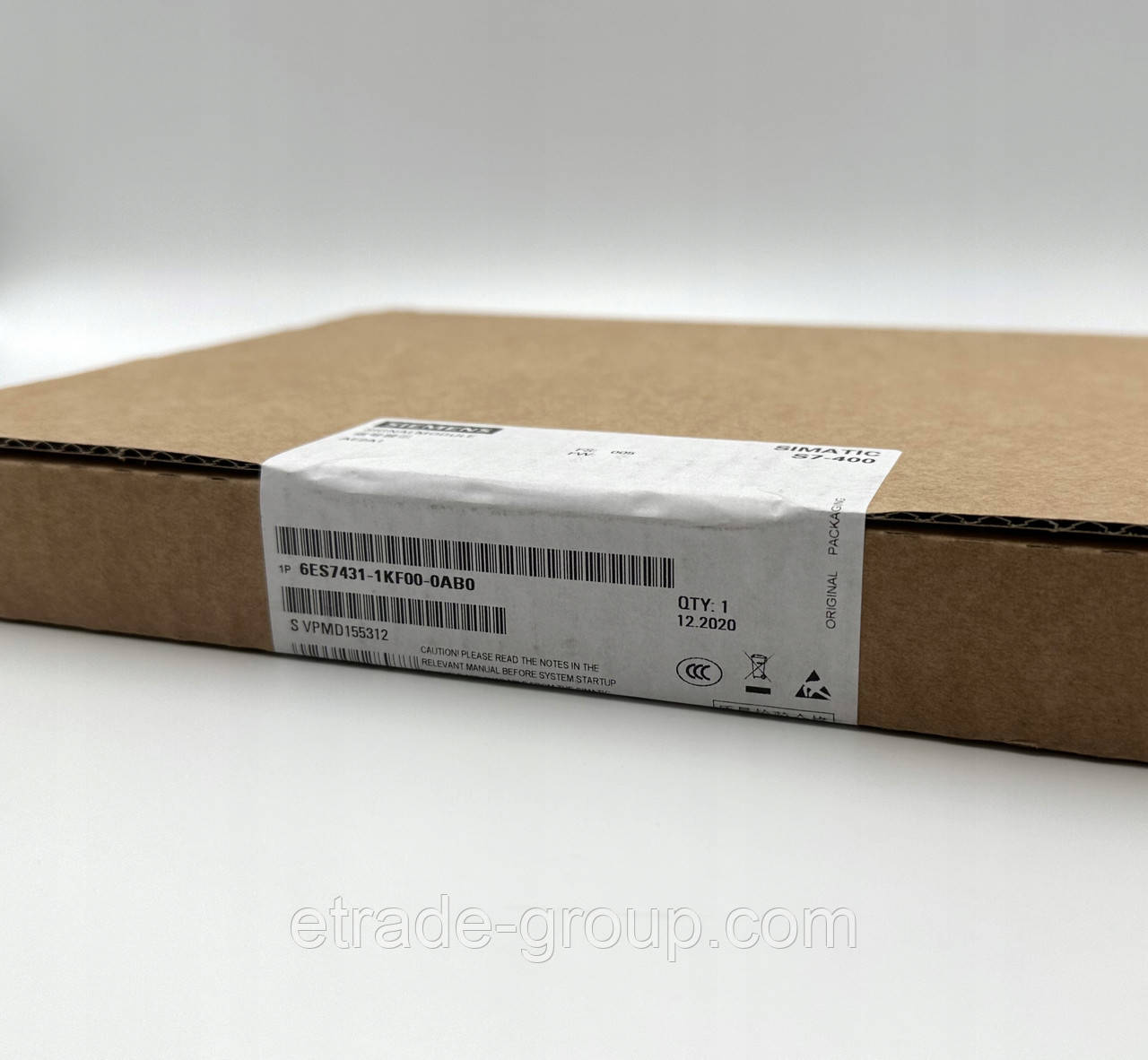

Аналоговий вхідний модуль 6ES7431-1KF00-0AB0 (SIMATIC S7-400, SM 431)

SIMATIC S7-400, аналоговий вхідний модуль SM 431, ізольований, 8 аналогових входів, роздільна здатність 13 бітів, підтримка вимірювання напруги, струму та опору.

---

Напруга живлення

• Напруга навантаження L+: не потрібно

---

Вхідний струм

• Шина на задній стійці: 5 V DC, макс. 350 mA

---

Розсіювана потужність

• Нормальна: 1,8 W

---

Аналогові входи

• Кількість входів: 8

• Вимірювання напруги/струмів: 8

• Вимірювання опору: 4

• Макс. вхідна напруга: 50 V

• Макс. вхідний струм для струму: 50 mA (40 mA у разі тривалого навантаження)

• Нормальний вимірювальний струм для датчика опору: 1,67 mA

---

Вхідні діапазони

• Напруга: от 1…5 V, от -1…+1 V, от -10…+10 V

• Струм: от -20…+20 mA, от 4…20 mA

• Опір: від 0...600 Ω (використовується до 500 Ω)

• Вхідний опір: 80–200 kΩ залежно від діапазону

---

Формування аналогової величини

• Роздільна здатність: 13 бітів

• Час перетворення: 23–25 ms

• Час інсталяції: 16,7–20 ms

• Придушення перешкод: 50/60 Hz

---

Під'єднання датчиків

• Підтримка 2-, 3-, 4-дротових з'єднань для вимірювання опору

• Підтримка 2- і 4-дротового вимірювального перетворювача для напруги

---

Похибки та точність

• Температурна похибка: ±0,02 %/K

• Експлуатаційна межа похибки: 0,7-1,25% залежно від типу вимірювання

---

Діагностика

• Діагностична функція: Немає

---

Гальванічна розв'язка

• Аналогові входи: Так, внутрішній/зовнішній

• Між каналами: Немає

• Між каналами та шиною: Да

---

Ізоляція

• Випробувана напруга: 2120 V DC між шиною й аналоговою секцією

• 500 V DC між шиною й місцевим заземленням

---

Габарити та маса

• Ширина: 25 mm

• Висота: 290 mm

• Глибина: 210 mm

• Маса: 500 g
