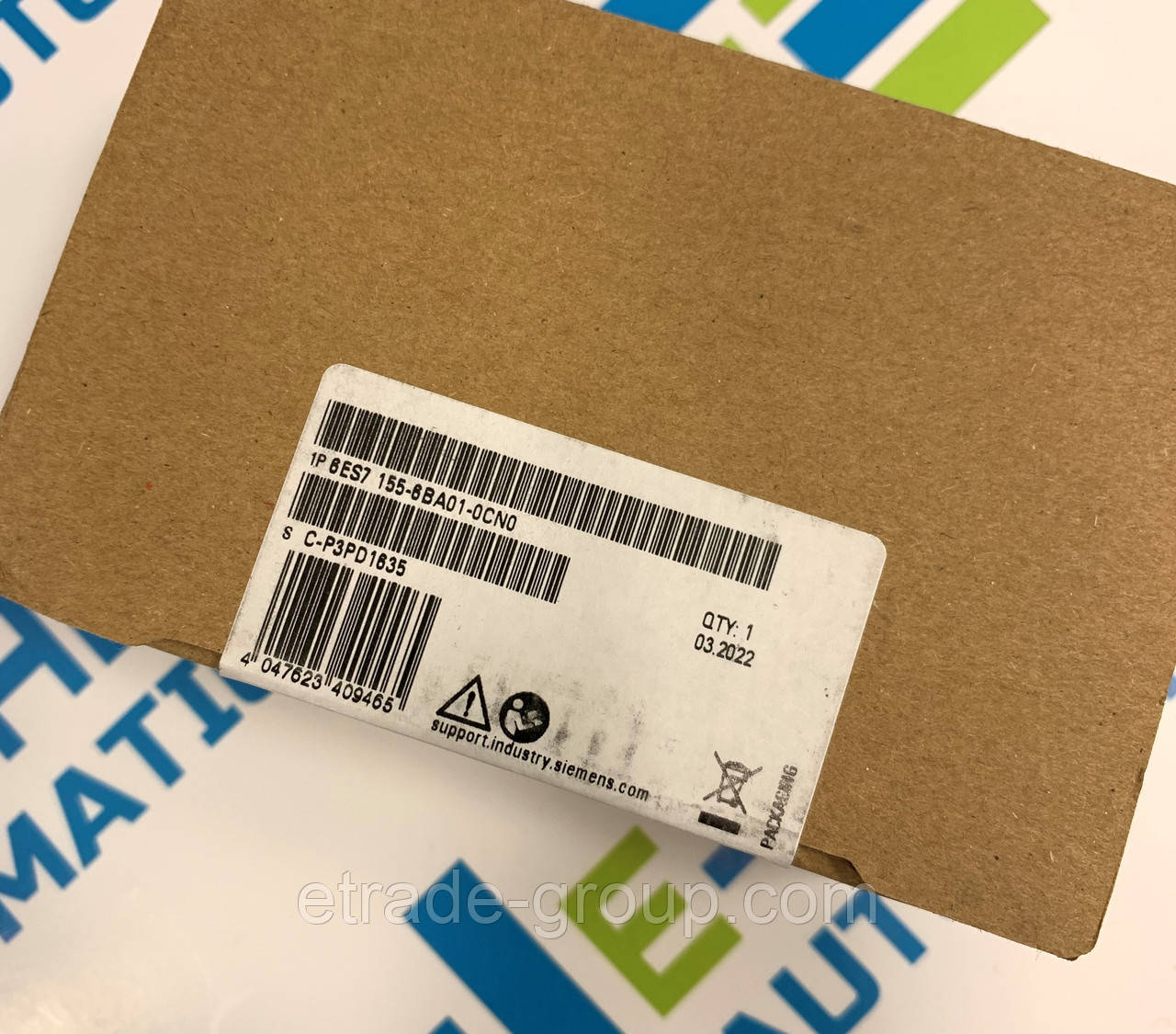

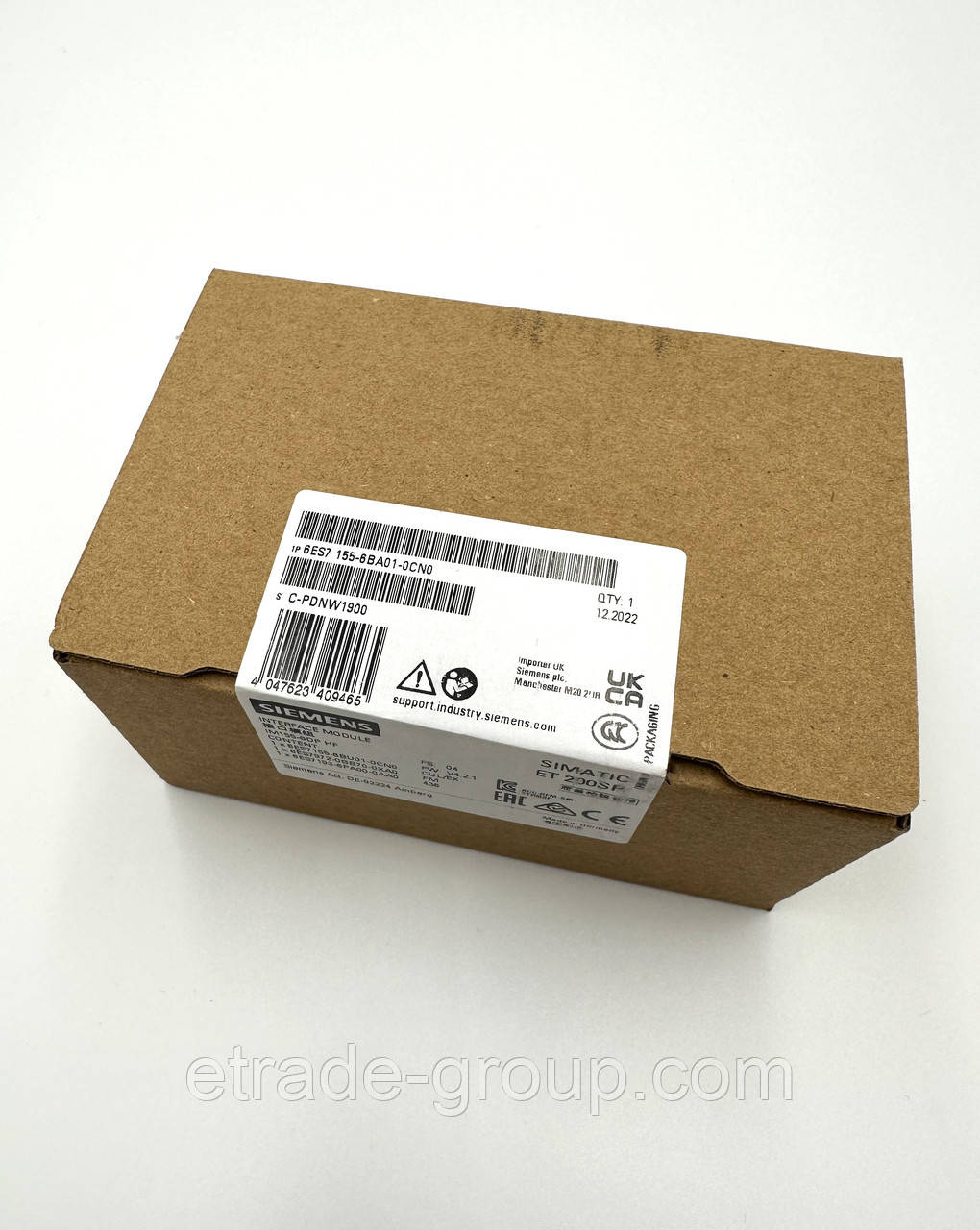

Модуль Siemens SIMATIC ET 200SP 6ES7155-6BA01-0CN0

Загальна інформація

Позначення типу продукту

IM 155-6 DP HF

Функціональний стандарт HW

Не нижче ніж FS02

Версія мікропрограмного забезпечення

V4.2

Функція продукту

● Дані для ідентифікації та техобслуговування

Так; I&M0 - I&M3

Так; Багаторазова гаряча заміна

● Заміна модуля під час роботи (гаряча заміна)

● Режим тактової синхронізації

Немає

Інженерне забезпечення за допомогою

● STEP 7 TIA-Portal,

проектоване/інтегроване середовище, версія не нижча

V15 SP1

Не нижче V5.5 SP4, тільки до FW V3.1

● STEP 7 проектоване/інтегроване середовище, версія не нижче

● PROFIBUS, версія не нижче GSD/GSD-Revision

по одному файлу GSD починаючи з ревізії 3 і 5

Керування конфігурацією

за допомогою набору даних

Да

Напруга живлення

Номінальне значення (пост. струм)

24 V

Допустимий діапазон, нижня межа (пост. струм)

19,2 V

Допустимий діапазон, верхня межа (пост. струм)

28,8 V

Захист від переплутування полярності

Да

Перемикання у разі відмови в мережі та вимкнення напруги

● Час перемикання у разі відмови в мережі та вимкнення напруги

10 ms

Вхідний струм

Макс. споживання струму

335 mA

Макс. струм увімкнення

1,6 A

I²t

0,038 A²·s

Розсіювана потужність

Нормальна розсіювана потужність

1,5 W

Адресна зона

Адресний простір на модуль

● Макс. адресний простір на модуль

32 byte; На вхід/вихід

Адресний простір на одну станцію

● Макс. адресний простір на станцію

244 byte; На вхід/вихід

Конфігурація апаратного забезпечення

Монтажні стійки

● кількість під'єднуваних модулів ET 200SP, макс.

32

16

● кількість під'єднуваних модулів ET 200AL, макс.

1. інтерфейс

Фізичні параметри інтерфейсів

● RS 485

Да

90 mA

● Макс. вихідний струм на інтерфейс

Протоколи

● Підчинений пристрій PROFIBUS DP

Да

Фізичні параметри інтерфейсів

RS 485

● Макс. швидкості передавання даних

12 Mbit/s

Протоколи

Відкритий зв'язок IE

● TCP/IP

Немає

PROFIBUS DP

Служби

— Режим синхронізації (SYNC)

Да

Да

— Здатність до «заморожування»

— DPV0

Да

— DPV1

Да

Аварійні сигнали/діагностика/інформація про стан

Індикація стану

Да

Аварійні сигнали

Да

Діагностична функція

Да

Діагностичний світлодіодний індикатор

● Светодиод RUN

Так; зелені світлодіоди

Так; червоний світлодіод

● Светодиод ERROR

● Светодиод MAINT

Так; жовті світлодіоди

● Контроль напруги живлення (PWR-LED)

Так; зелений світлодіод живлення (PWR)

● Індикатор з'єднання DP

Так; зелений світлодіод DP

Гальванічна розв'язка

між шиною на задній стінці та блоком електроніки

Немає

між PROFINET DP та іншими контурами струму

Да

між джерелом живлення й іншими контурами струму

Немає

Допустима різноманітність потенціалів

між різними ланцюгами

Безпечна наднизька напруга (БСНН)

Ізоляція

Ізоляція, випробувана за допомогою

707 В пост. струму (типове випробування)

Обвідні умови

Температура довкілля під час експлуатації

● горизонтальний настінний монтаж, хв.

-25 °C

60 °C

● горизонтальний настінний монтаж, макс.

● вертикальний настінний монтаж, мін.

-25 °C

● вертикальний настінний монтаж, макс.

50 °C

Висота під час експлуатації щодо рівня моря

● Висота місця встановлення над рівнем моря, макс.

5 000 m; Обмеження під час встановлення на висоті > 2.000 м, см.

технічний опис

технологія під'єднання/пальп

ET-з'єднання

● за допомогою BU-/BA-Send

Так; Модули + 16 ET 200AL

Розміри

Ширина

50 mm

Висота

117 mm

Глибина

74 mm

Маси

Масса, прибл.

150 g

Інтерфейси

Число інтерфейсів PROFIBUS

1
