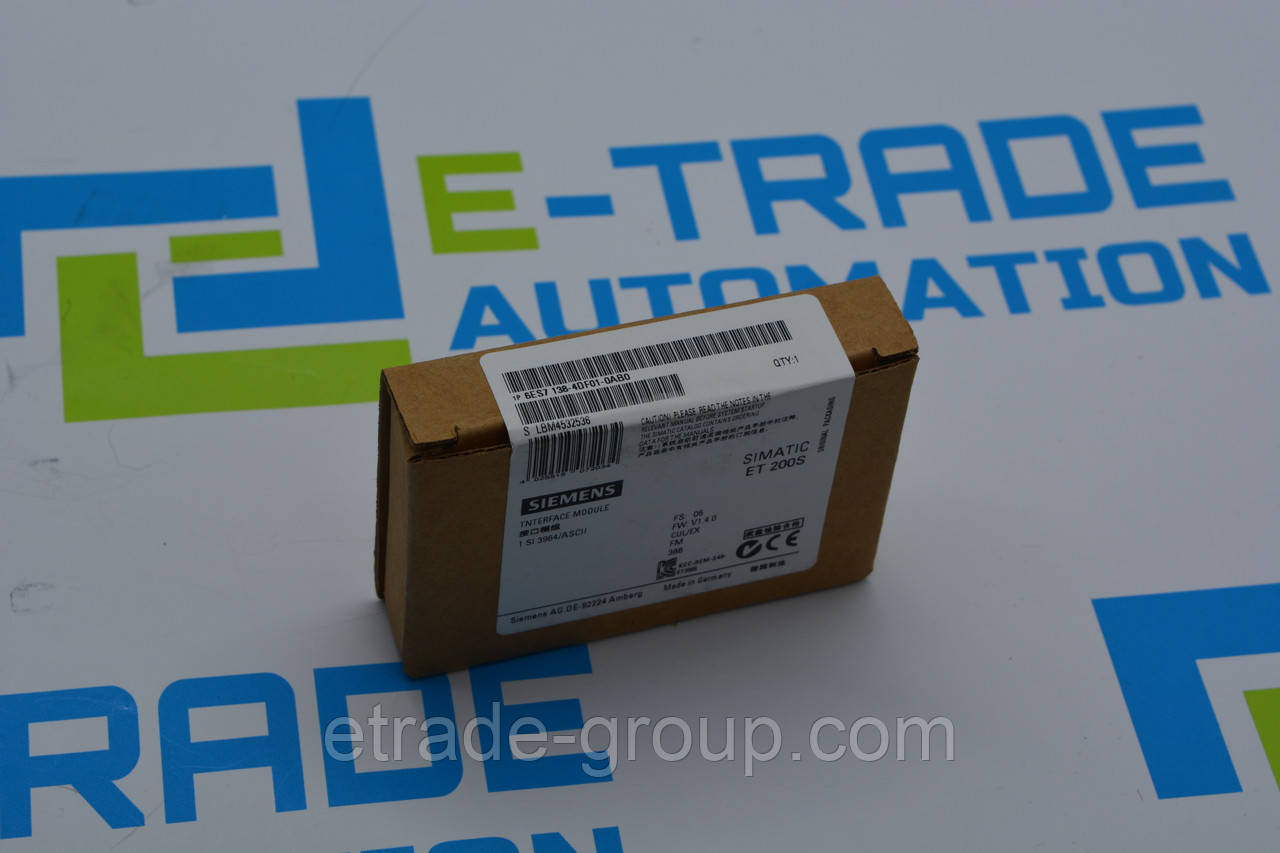

Електронний модуль SIMATIC DP ET 200S Siemens 6es7138-4df01-0ab0

Електронний модуль Siemens 6es7138-4df01-0ab0

Напруга живлення

Номінальне значення (пост. струм)

24 V

Захист від переплутування полярності

Вда

Вхідний струм

з джерела напруги живлення L+, макс.

120 mA

із шини на задній стійці 3,3 В пос. струму, макс.

10 mA

Розсіювана потужність

Нормальна розсіювана потужність

1,2 W

Запам'ятовує пристрій

Стандартні блоки

5 100 byte; S_SEND 2700, S_RCV 2400, S_XON 2600, S_RTS 2600, S_V24 2700, S_VSTAT 1800, S_VSET 1800

Інтерфейси

Число інтерфейсів

1

Двоточкове з'єднання

Вбудований драйвер протоколу

— 3964 (R)

да

— ASCII

да

Макс. довжина телеграми

— 3964 (R)

224 byte

— ASCII

224 byte

Швидкість передавання даних, RS 422/485

— за протоколом 3964 (R), макс.

115,2 kbit/s; напівдуплексна: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 біт/с

— за протоколом carise, макс.

115,2 kbit/s; дуплексна: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 біт/с

Швидкість передавання даних, RS 232

— за протоколом 3964 (R), макс.

115,2 kbit/s; напівдуплексна: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 біт/с

— за протоколом carise, макс.

115,2 kbit/s; дуплексна: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 біт/с

Сигнали

— RS 232C

RS 232C-сигнали: 8 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, PE)

— RS 422

TxD(A), RxD(A), TxD(B), RxD(B), "земля"

— RS 485

R/T(A), R/T(B), "земля"

Час оброблення одного символу (настроюється)

— Бітів на символ

7 або 8

— Кількість стартових/стопових бітів

1 або 2

— Контроль за чіткістю

немає, парні, непарні, будь-які

Кількість даних на цикл сканування ПЛК

— Передавання

32 byte; з модулем IM 151-1 Standard з 6ES7151-1AA04-0AB0; з модулем IM 151-1 High Feature з 6ES7151-1BA01-0AB0; в іншому разі 8 байт

— Приймання

32 byte; з модулем IM 151-1 Standard з 6ES7151-1AA04-0AB0; з модулем IM 151-1 High Feature з 6ES7151-1BA01-0AB0; в іншому разі 8 байт

Фізичні параметри інтерфейсів

RS 232

• Макс. довжина дроту

15 m

RS 485

• Макс. довжина дроту

1 200 m

Аварійні сигнали/діагностика/інформація про стан

Діагностичний світлодіодний індикатор

• отримання RxD

да

• Відсилання TxD

да

• Сумарна помилка SF (червоний)

да

Гальванічна розв'язка

Гальванічна розв'язка інтерфейсу

• між RS 422/485 і внутрішнім живленням

да

• між RS 232 і внутрішнім живленням

да

Обвідні умови

Температура довкілля під час експлуатації

• хв.

0 °C

• макс.

60 °C

Розміри

Ширина

15 mm

Висота

81 mm

Глибина

52 mm

Маси

Масса, прибл.

50 g
