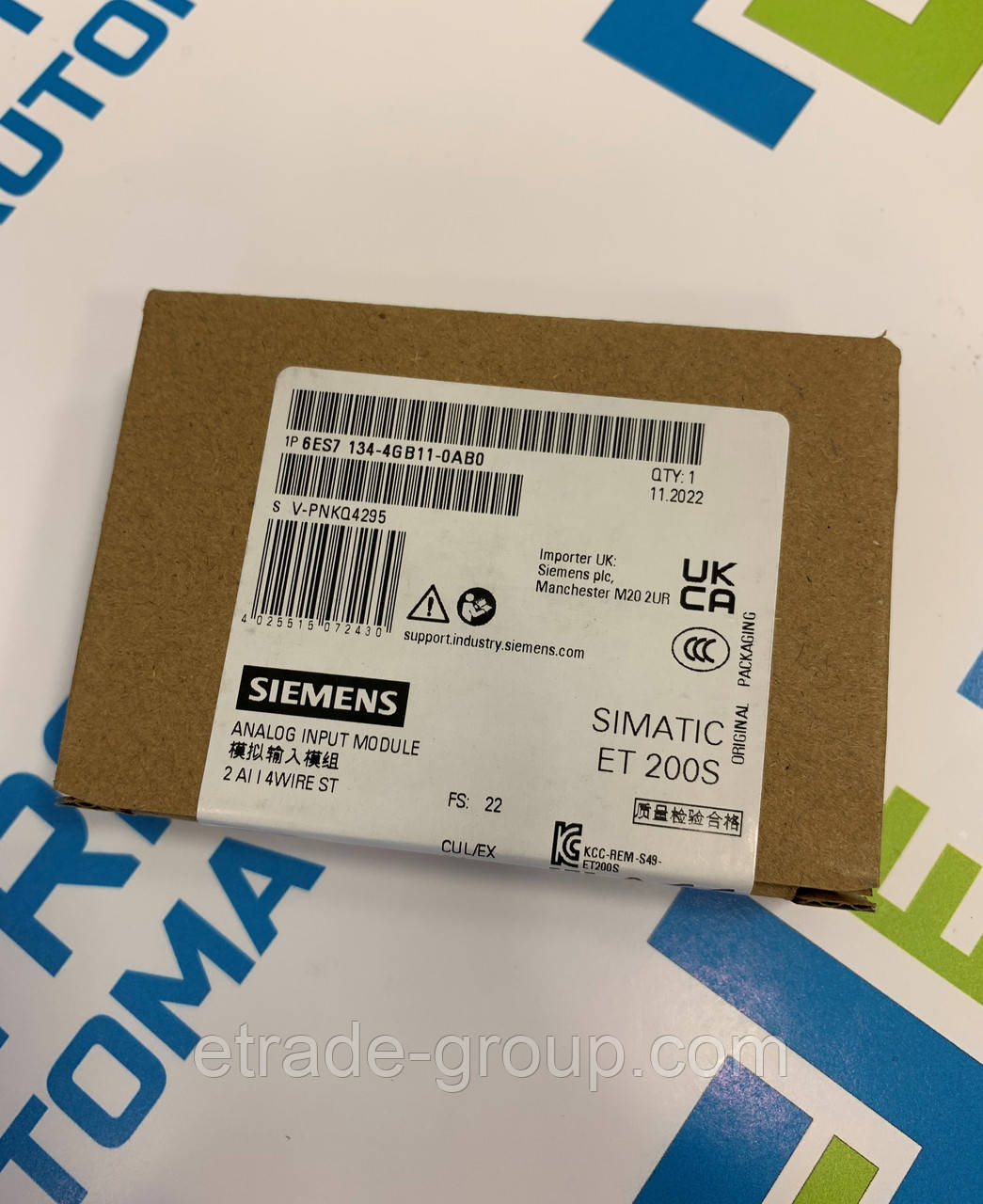

Електронний модуль Siemens ET200S 6ES7134-4GB11-0AB0

Загальна інформація

Функція продукту

• Режим тактової синхронізації

немає

Напруга живлення

Напруга навантаження L+

• Номінальне значення (пост. струм)

24 V; от модуля питания

Вхідний струм

з джерела напруги навантаження L+ (без навантаження), макс.

30 mA

із шини на задній стійці 3,3 В пос. струму, макс.

10 mA

Розсіювана потужність

Нормальна розсіювана потужність

0,6 W

Адресна зона

Адресний простір на модуль

• Макс. адресний простір на модуль

4 byte

Аналогові вводи

Число аналогових входів

2

Макс. допустимий вхідний струм для струмового входу (представ руйнування)

40 mA

Макс. час циклу (усі канали)

Число активних каналів на модуль x основний час перетворення

Діапазони вхідних параметрів (номінальні значення), струм

• від -20 мА до +20 мА

да

• від 4 мА до 20 мA

да

Довжина дроту

• екрановані, макс.

200 m

Формування аналогової величини для входів

Принцип вимірювання

вбудований.

Час інтегровання та перетворення/роздільна здатність

на канал

• Макс. роздільна здатність із діапазоном перевантаження (біт зі знаком)

14 bit; ±20 мА: 14 біт; від 4 до 20 мА: 13 бітів

• Час перетворення (на канал)

65 ms

Вирівнювання результатів вимірювань

• параметровна

так ; у 4 ступені за допомогою дискретної фільтрації

• Ступінь: без щабля

да ; 1 x час циклу

• Ступінь: слабка

да ; 4 x час циклу

• Ступінь: середній

да ; 32 x час циклу

• Ступінь: сильна

да ; 64 x час циклу
