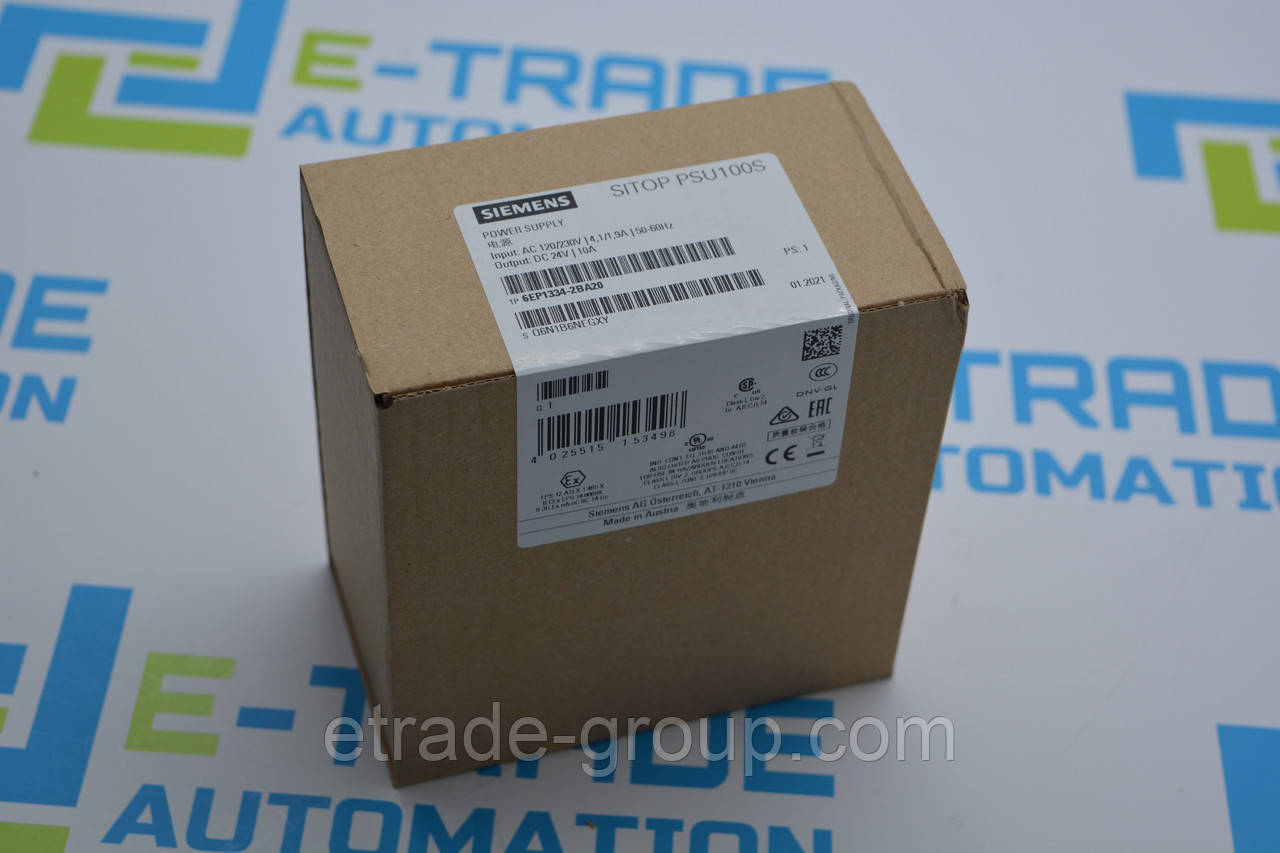

Блок живлення Siemens 6EP1334-2BA20

Блок живлення Siemens 6EP1334-2BA20

  • Під замовлення
  • Код: 6EP1334-2BA20
clockВідправка з 18 жовтня 2024

7 169,38 ₴

+380 (67) 323-67-23
Олександр
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики

Блок живлення  Siemens 6EP1334-2BA20

SITOP PSU100S 24 V/10 A, СТАБІЛІЗОВАНИЙ БЛОК ПІТНІННЯ, ВХОД: ~120/230 В, ВХОД: =24 В/10 A

SITOP PSU100S 24 B/10 A РЕГУЛЬОВАНИЙ БЛОК ЕЛЕКТРОПІННЯ ВХОДЕННЯ: AC 120/230 У ВХОД: DC 24 В/10 А

Вхід

Вхід

• Примітка

1-фазний змінний струм

Автоматичне перемикання діапазону

напруга живлення

•  1 у разі змінного струму ном. значення

•  2 за змінного струму ном. значення

120 V 230 V

вхідна напруга

•  1 у разі змінного струму

•  2 у разі змінного струму

85 ... 132 V

170 ... 264 V

Вхід із широким діапазоном можливостей

немає

Стійкість до перенапруги

2,3 x Ue ном, 1,3 мс

Резервне живлення під час зникнення напруги мережі

при Ue = 93/187 В

Резервне живлення у разі зникнення напруги мережі за номінального Ia, хв.

20 ms; при Ue = 93/187 В

Номінальна частота мережі 1

50 Hz

Номінальна частота мережі 2

60 Hz

Діапазон частоти мережі

47 ... 63 Hz

вхідний струм

•  за ном. Значення вхідної напруги 120 В

•  за ном. Значення вхідної напруги 230 В

4,49 A

1,91 A

Обмеження пускового струму (+25 °C), макс.

60 A

I2t, макс.

5,6 A2-s

Вбудований запобіжник під час входу

T 6,3 A/250 В (недоступно)

Захист запобіжниками в мережевій підводці (IEC 898)

рекомендований LS-перемикач: з 10 A характеристика C

Вихід

Вихід

регульована постійна напруга без потенціалу

Номінальне значення напруги Ua Nenn DC

24 V

• вихідна напруга на виході 1 за постійного струму ночей. значення

24 V

Загальний допуск, статичний ±

3 %

мережеве статичне регулювання, ок.

0,1 %

регулювання статичного навантаження, ок.

1 %





Залишкова пульсація піків амплітуди, макс.

150 mV

Залишкова пульсація піків амплітуди, тип.

20 mV

Піки амплітуди, макс. (ширина смуги пропускання ок.20 МГц)

240 mV

Піки амплітуди, тип. (ширина смуги пропускання ок.20 МГц)

160 mV

Діапазон регулювання/хв... Діапазон регулювання макс.

22,8 ... 28 V

функція виробу вихідна напруга регулюється

да

Настроювання вихідної напруги

за допомогою потенціометра

Індикаторне табло

Світлодіод зелений для 24 В OK.

Сигналізація

Контакт реле (замикальний контакт, навантажувальна здатність контакту 60 В постійного струму/0,3 A) для 24 В O.K.

Режим увімкнення/вимкнення

відхилення напруги Ua <3%

Затримка запуску максимальна

0,3 s

Підвищення напруги, тип.

20 ms

Номінальна величина струму Ia ном.

10 A

Діапазон струму

• зауваження

0 ... 12 A

12 A до +45 °C; +60 ... +70 °C: зниження номінальних значень 3%/K

Віддавана активна потужність типової

288 W

короткочасний струм перевантаження

•   у разі короткого замикання в режимі розгону типовий

•   у разі короткого замикання в робочому режимі типовий

32 A

32 A

допустима тривалість макс. струму

•  у разі короткого замикання в режимі розгону

•  у разі короткого замикання в робочому режимі

1000 ms

1000 ms

Придатність для паралельної роботи для підвищення потужності

да

Число пристроїв, що паралельно під'єднуються, для підвищення потужності, штук

2

Коефіцієнт корисної дії

Коефіцієнт корисної дії за номінального Ua, номінального Ia, кольору.

90 %

Втрата потужності за номінального Ua, номінального Ia, кольору.

25 W

Регулювання

Регулювання мережідин. (номінальне Ue ±15%), макс.

0,3 %

Регулювання навантаженнядин. (Ia: 10/90/10%), Ua ± тип.

3 %

Час регулювання стрибка навантаження з 10 до 90%, тип.

1 ms

Час регулювання стрибка навантаження з 90 до 10%, тип.

1 ms

Захист і контроль

Захист від перевантажень на виході

у разі внутрішньої помилки Ua < 33 B

Обмеження струму

12 ... 14,6 A

Характеристичний до коротких замикань

да

Захист від короткого замикання

Характеристика у разі постійного струму

Установившись струм короткого замикання активного значення

• типовий

14,6 A

перевантажувальна здатність струмом у штатному режимі

допускає перевантаження до 150% номінального струму Ia до 5 с/хв

Індикатор перевантажень/короткого замикання

-

Безпека

Поділ потенціалів первинний/вторинний

да

гальванічна розв'язка

вихідна напруга SELV Ua EN 60950-1 та EN 50178

Клас захисту

клас I

ток утечки



•  макс.

•  типовий

3,5 mA

0,8 mA

Клас захисту (EN 60529)

IP20

Сертифікати

Маркування CE

да

Допуск UL/cUL (CSA)

cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259, cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)

Вибухозахист

IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc; cULus Class I Div. 2 (ANSI/ISA-12.12.01-2007, CSA C22.2 No. 213M1987) Group ABCD, T4; cCSAus (CSA C22.2 No. 213, ANSI/ISA- 12.12.01) Class I, Div. 2, Group ABCD, T4

сертифікат відповідності NEC Class 2

немає

роздільна здатність FM

-

Допуск CB

да

сертифікат відповідності допуску EAC

да

Розроблення в суднобудуванні

BV, DNV GL

Електромагнітна сумісність

Випромінювання перешкод (еміссія)

EN 55022 клас B

Обмеження гармонік

EN 61000-3-2

Помехостійкість (імунітніт)

EN 61000-6-2

Умови довкілля

Атмосфера

•  під час експлуатації

— зауваження

•  під час транспортування

•  під час зберігання

-25 ... +70 °C

у разі природної конвекції (природна конвекція)

-40 ... +85 °C

-40 ... +85 °C

Клас вологозахисту згідно з EN 60721

Кліматичний клас 3K3, 5... 95% без конденсації

Механіка

Техніка електроживлення

гвинтовий затискач

Під'єднання

•  вхід мережі

•  вихід

•  допоміжні контакти

•  сигнального контакту

L, N, PE: по 1 гвинтовому затискачу для 0,5... 2,5 мм2 одно-/тонкоптуолочний

+, -: по 2 гвинтових затискачі для 0,5... 2,5 мм2

Сигнали сповіщення: 2 гвинтові затискачі для 0,5... 2,5 мм2

2 гвинтові затискачі для 0,5... 2,5 мм2

ширина корпусу

70 mm

висота корпусу

125 mm

глибина корпусу

120 mm

необхідна відстань

•  вгорі

•  внизу

•  зліва

•  праворуч

50 mm

50 mm

0 mm

0 mm

Вага, ок.

0,8 kg

Характеристика виробу корпусу секціонований корпус

да

Встановлення

застібається на профільну шину EN 60715 35x7,5/15

електричне приладдя

Буферний модуль

механічне приладдя

Табличка маркування приладу 20 мм х 7 мм, світло-бірюзовий 3RT1900-1SB20

середній час між відмовами (MTBF) за 40 °C

1 614 510 h

інші вказівки

Технічні характеристики відповідають за номінальних значень вхідної напруги та навколишньої температури +25 °C (за відсутності інших вказівок)







Основні атрибути
ВиробникSiemens
Країна виробникНімеччина
Користувальницькі характеристики
Гарантійний термін12 мес.
