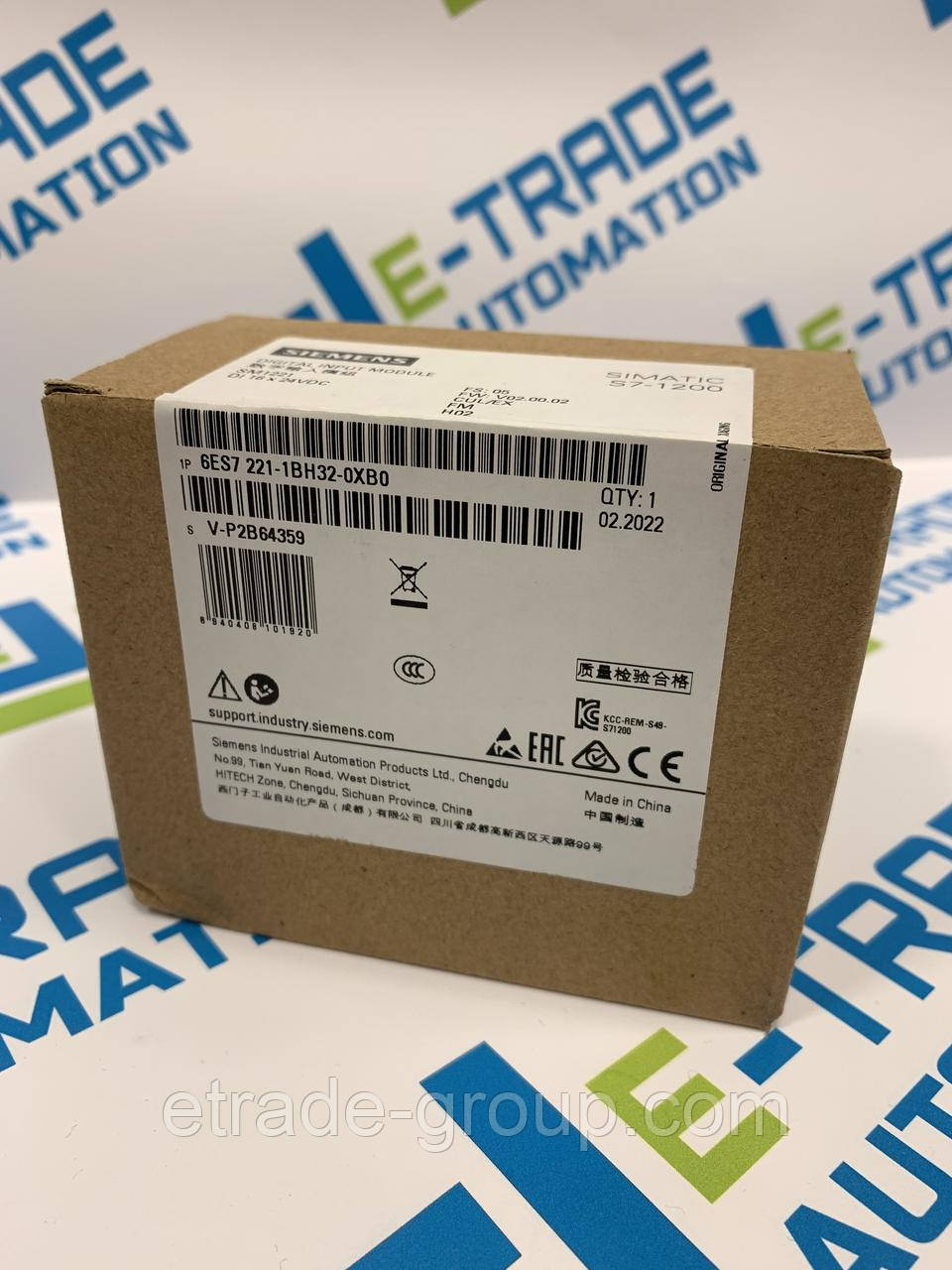

МОДУЛЬ ДИСКРЕТНОГО SIMATIC S7-1200, Siemens 6ES7221-1BH32-0XB0

Загальна інформація

Позначення типу продукту

SM 1221 DI 16 x 24 В пост. струму

Напруга живлення

Номінальне значення (пост. струм)

24 V

Допустимий діапазон, нижня межа (пост. струм)

20,4 V

Допустимий діапазон, верхня межа (пост. струм)

28,8 V

Вхідний струм

из шины на задней стойке 5 В пост. тока, макс.

130 mA

Цифровые входы

• из источника напряжения нагрузки L+ (без нагрузки), макс.

4 mA; на канал

Выходное напряжение

Электропитание измерительных преобразователей

• есть

да

Рассеиваемая мощность

Нормальная рассеиваемая мощность

2,5 W

Цифровые входы

Число входов

16

• по группам для

4

Входная характеристика по IEC 61131, тип 1

да

Число одновременно включаемых входов

Все монтажные положения

— до 40 °C, макс.

16

горизонтальный настенный монтаж

— до 40 °C, макс.

16

— до 50 °С, макс.

16

вертикальный настенный монтаж

— до 40 °C, макс.

16

Входное напряжение

• Номинальное значение (пост. ток)

24 V

• для сигнала "0"

5 В пост. тока при 1 мА

• для сигнала "1"

15 В пост. тока при 2,5 мА

Входной ток

• для сигнала "0", макс. (допустимый ток покоя)

1 mA

• для сигнала "1", мин.

2,5 mA

• для сигнала "1", тип.

4 mA

Задержка на входе (при номинальном значении входного напряжения)
