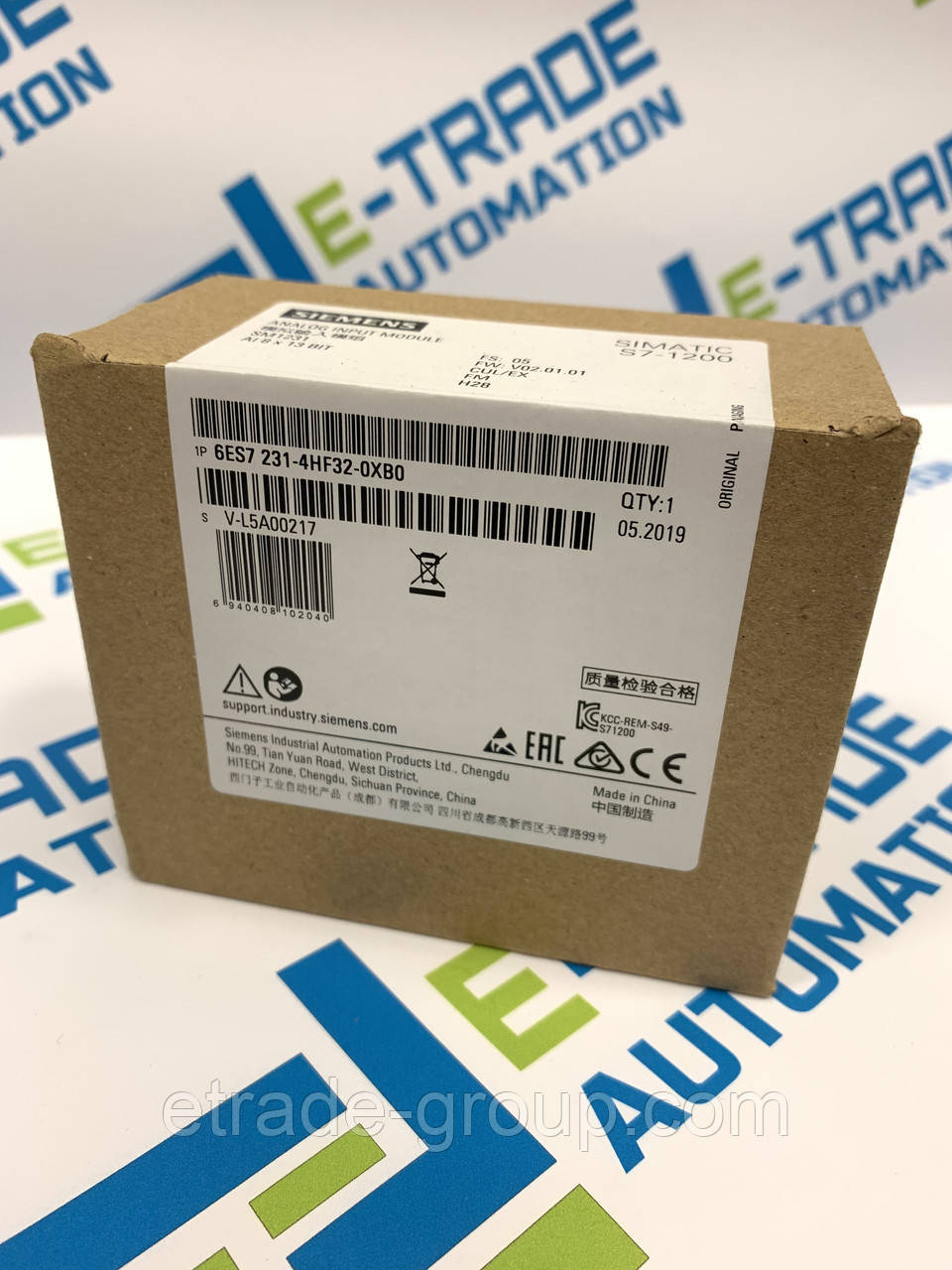

МОДУЛЬ АНАЛОГОВОГО ВВЕДЕННЯ,SIMATIC S7-1200 Siemens 6ES7231-4HF32-0XB0

Загальна інформація

Позначення типу продукту

SM 1231, ДІ 8 x 13 розряд.

Напруга живлення

Номінальне значення (пост. струм)

24 V

Вхідний струм

Споживання струму, тип.

45 mA

з шини на задній стійці 5 В пост. струму, тип.

90 тД

Потужність, що розсіюється

Нормальна потужність, що розсіюється

1,5 W

Аналогові входи

Кількість аналогових входів

8; Диференціальні входи струму або напруги

Макс. допустима вхідна напруга для входу напруги (межа руйнування)

35 V

Макс. допустимий вхідний струм для токового входу (межа руйнування)

40 тД

Макс. час циклу (всі канали)

625 ps

Вхідні діапазони

• Напруга

так ; ±10, ±5 В, ±2,5 В

• Струм

так ; від 4 до 20 мА, 0-20 мА

• Термоелемент

немає

• Резистивний термометр

немає

• Опір

так

Вхідні діапазони (номінальні значення), напруги

• від -10 до +10 В

так

— Опір на вході (від -10 до 10 В)

>9 МОм

• від -2,5 до +2,5 В

так

— Опір на вході (від -2,5 до 2,5 В)

>9 МОм

• від -5 до +5 В

так

— Опір на вході (від -5 до +5)

>9 МОм

Діапазони вхідних параметрів (номінальні значення), струм

• від 0 до 20 мА

так

— Опір на вході (від 0 до 20 мА)

280 Про

• від 4 мА до 20 ма

так

— Вхідний опір (від 4 мА до 20 ма)

280 Про

Термоелемент (TC)

Температурна компенсація

— параметрируемое

немає

Формування аналогової величини для входів
