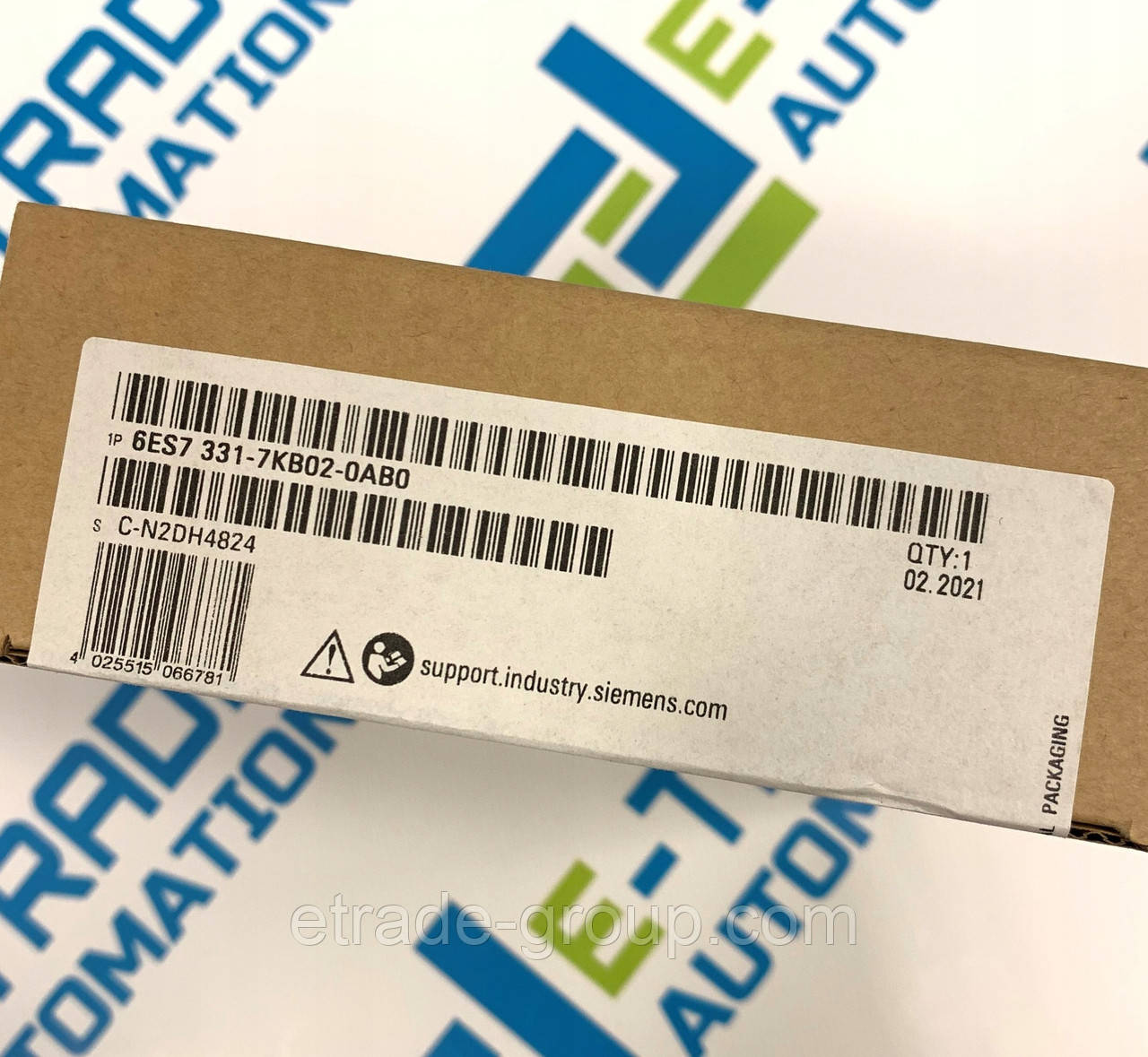

Модуль Siemens 6ES7331-7KB02-0AB0 SIMATIC S7-300 (6ES7 331-7KB02-0AB0, 6ES73317KB020AB0)

Напруга живлення

Напруга навантаження L+

• Номінальне значення (пост. струм)

24 V

• Захист від переплутування полярності

так

Вхідний струм

з джерела напруги навантаження L+ (без навантаження),

30 mA

макс.

з шини на задній стійці 5 В пост. струму, макс.

50 mA

Потужність, що розсіюється

Нормальна потужність, що розсіюється

1 W

Аналогові входи

Кількість аналогових входів

2

• при вимірі опору

1

Макс. допустима вхідна напруга для входу

20 V; при тривалому навантаженні; 75 У макс. протягом 1 с

напруги (межа руйнування)

(коефіцієнт заповнення 1:20)

Макс. допустимий вхідний струм для токового входу

40 mA

(межа руйнування)

Нормальний стабілізований вимірювальний струм

1,67 mA

для датчика опору

Вхідні діапазони

• Напруга

так

• Струм

так

• Термоелемент

так

• Резистивний термометр

так

• Опір

так

Вхідні діапазони (номінальні значення), напруги

• від 0 до +10 В

немає

• від 1 до 5 В

так

— Вхідний опір (від 1 до 5)

100 kO

• Від 1 до 10 В

немає

• від -1 до +1 В

так

— Опір на вході (від -1 до 1)

10 MO

• від -10 до +10 В

так

— Опір на вході (від -10 до 10 В)

100 kO

• від -2,5 до +2,5 В

так

— Опір на вході (від -2,5 до 2,5 В)

100 kO
