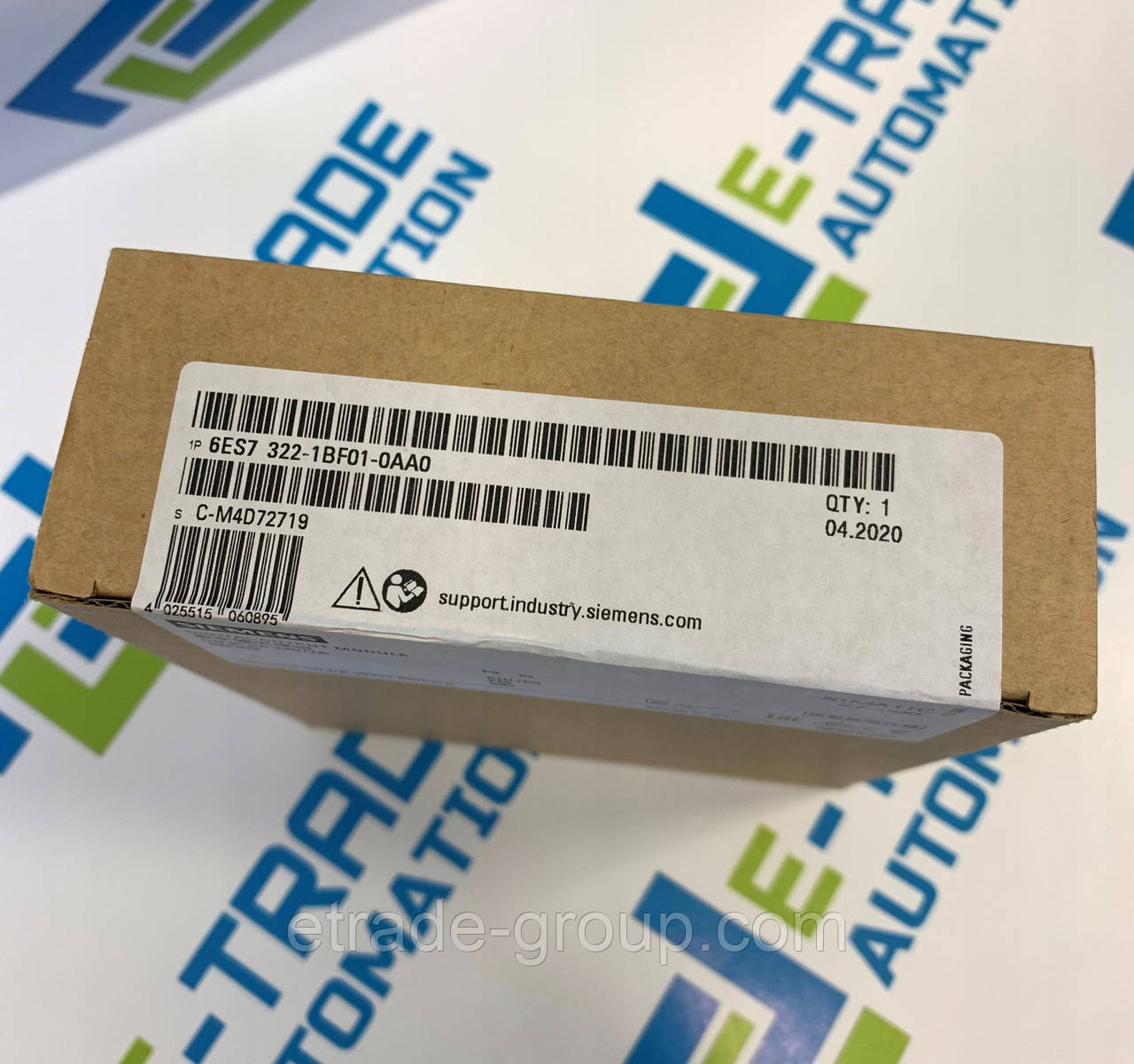

Модуль Siemens 6ES7322-1BF01-0AA0 SIMATIC S7-300 (6ES7 322-1BF01-0AA0, 6ES73221BF010AA0)

Напряжение питания

Напряжение нагрузки L+

• Номинальное значение (пост. ток)

24 V

• Допустимый диапазон, нижний предел (пост. ток)

20,4 V

• Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

из источника напряжения нагрузки L+ (без нагрузки),

60 mA

макс.

из шины на задней стойке 5 В пост. тока, макс.

40 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

6,8 W

Цифровые выводы

Вид выходов

8

Защита от короткого замыкания

да ; электронный

• Нормальный порог срабатывания

3 A

Ограничение индуктивного напряжения отключения

L+ (-48 В)

Включение цифрового входа

да

Коммутационная способность выходов

• при ламповой нагрузке, макс.

10 W

Диапазон сопротивления нагрузке

• нижний предел

12 О

• верхний предел

4 kO

Выходное напряжение

• для сигнала "1", мин.

L+ (-0,8 В)

Выходной ток

• для сигнала "1", номинальное значение

2 A

• для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин.

5 mA

• для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс.

2,4 A

• для сигнала "1", диапазон допустимых значений для 40 - 60 °С, мин.

5 mA

• для сигналу "1", діапазон допустимих значень для 40 - 60 °С, макс.

2,4 A

• для сигналу "1", мінімальний струм навантаження

5 mA

• для сигналу "0", струм спокою, макс.

0,5 mA
